Sivuseinän kuljetin

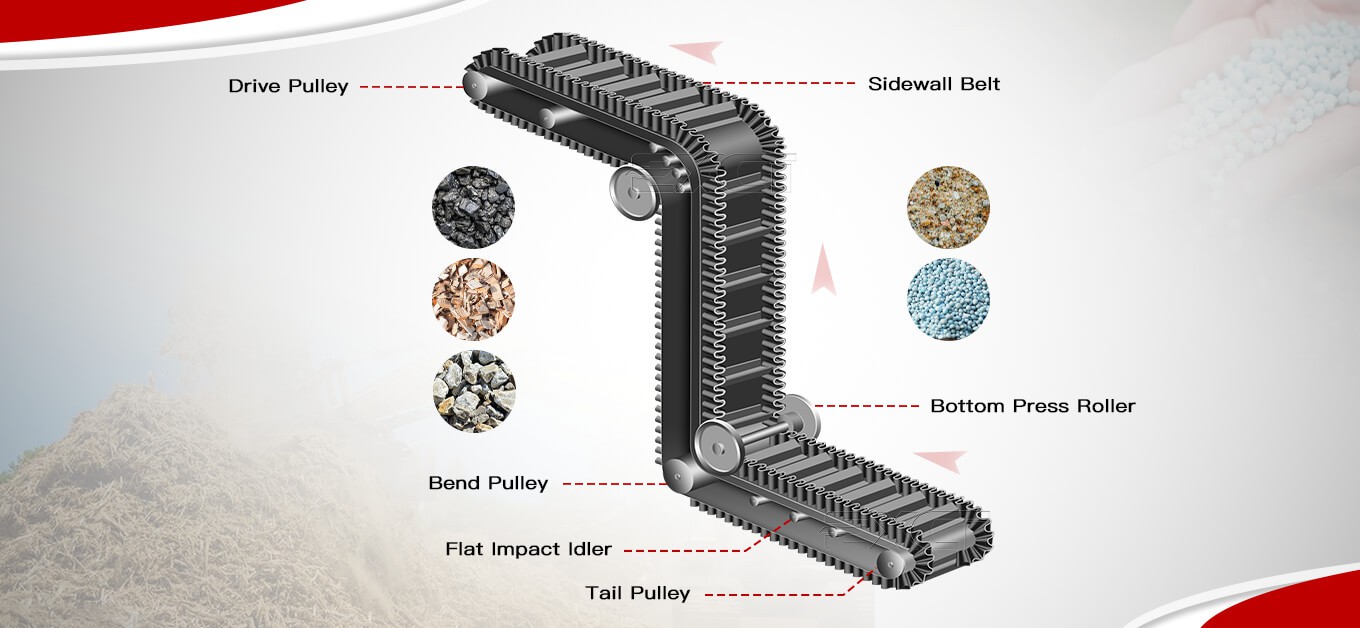

Sivuseinäkuljettimen rakenne on se, että kumiaallon -muotoinen pystysuora "sivuseinä", joka voi vapaasti laajentua ja supistua, on kiinnitetty litteän kumisen kuljetushihnan molemmille puolille. Sivuseinien väliin on kiinnitetty tiettyjä lujuus- ja elastisuuskiinnikkeitä muodostamaan laatikon -muotoinen suppilo, joka mahdollistaa jatkuvan materiaalin kuljetuksen suppilon sisällä.
Sivuseinäkuljetinta voidaan käyttää laajasti teollisuudessa, kuten hiilen, viljan, rakennusmateriaalien, kemikaalien, vesivoiman ja metallurgian aloilla. Ympäristön lämpötila-alueella -19 asteesta +40 asteeseen se pystyy kuljettamaan erilaisia ​​bulkkimateriaaleja, joiden tiheys on 0,5 - 2,5 t/m³.
Erityisiä kuljetusvaatimuksia edellyttäville materiaaleille, kuten korkeille lämpötiloille, happamille, emäksisille, öljyisille aineille tai orgaanisille liuottimille, on käytettävä erityisiä kuljetushihnoja.

















Sivuseinäkuljettimessa on aallotettu sivuseinämäinen kuljetinhihna, jossa on vaakasuora kiinnike, joka on yleensä jaettu pohjahihnaan, sivuseinään ja kiinnikkeeseen.



Vaadimme pohjahihnalta tiettyä vetolujuutta ja kulutuskestävyyttä. Kuljetuksen aikaisten kulman muutosten vaatimusten täyttämiseksi pohjahihnan tulee olla pituussuunnassa joustava ja poikittainen jäykkyys. Valmistamamme aallotetut sivuseinämäiset hihnat käyttävät poikittain jäykkää pohjahihnaa, jossa on erityinen rakenne, joka ratkaisee tehokkaasti suurten -kokoisten kuljetinhihnojen muodonmuutosongelman paluumatkan aikana. Lisäksi pohjahihnastandardit ovat täysin kansainvälisten standardien mukaisia.



Baseband tyyppi	Vahvuus (N/mm)	Pinnoitteen paksuus (mm)	Paino (G/m2)	Vähimmäishihnan halkaisija (mm)
	250/2	2:2	9.40	200
	400/3	4:2	13.50	315
	400/3+2	4:2	12.10	315
	500/3+2	4:2	12.60	400
	630/4+2	4:2	14.40	500
	800/5+2	4:2	16.10	630
	1000/5+2	4:2	17.80	800
	1250/5+2	4:2	18.25	1000
	315/2+2	4:2	13.70	315
	400/3+2	4:2	14.80	315
	500/3+2	4:2	15.20	400
	630/4+2	4:2	16.70	500
	800/5+2	4:2	18.00	630
	1000/5+2	4:2	19.50	800
	1250/5+2	4:2	21.40	1000
	1600	8:8	/	1250
	2000	8:8	/	1250
	2500	8:8	/	1400
	3150	8:8	/	1400
	3500	8:8	/	1600
	4500	8:8	/	1600
	5000	8:8	/	1600
	5400	8:8	/	1800
	6000	8:8	/	1800



• Käytämme erityisiä kaavoja ja edistynyttä tuotantotekniikkaa sivuseinille varmistaaksemme niiden taipuisuuden ja väsymiskestävyyden reunoissa.
• Vahvistamme sivuseinät kankaalla ja käytämme diagonaalista päällekkäisyyttä, mikä estää tehokkaasti reunojen repeytymistä ja parantaa niiden taipumista.
• Käytämme dynaamisia väsymistestiä tarkastusten suorittamiseen ja todellisten kenttäkäyttöolosuhteiden simulointiin.



Sivuseinän korkeus (H)	Aallon harjan leveys     (TW)	Aaltopohjan leveys   (BW)	Aaltoväli (P)	Paino (KG/m)
100	44	50	42	2.34
120	44	50	42	2.78
160	66	75	63	4.42
200	66	75	63	5.82
240	66	75	63	8.49
300	88	100	84	12.48
400	88	100	84	17.60
500	110	125	105	24.40
630	110	125	105	31.50



• Valmistamme kiinnikkeet käyttämällä erityistä kumikaavaa ja edistynyttä muovausprosessia, mikä antaa niille korkean jäykkyyden, kulutuskestävyyden ja iskunkestävyyden. Siksi ne eivät ole alttiita muodonmuutokselle kuljetettaessa suuritiheyksisiä materiaaleja.
• Kun kiinnität kiinnikkeitä sivuseiniin, varmistamme, että kiinnitysväli on aaltoetäisyyden kokonaislukukerrannainen. Teemme tämän estääksemme liikesäteiden väliset ristiriidat kiinnikkeiden ja sivuseinien välillä säädettäessä kuljetuskulmia tai kuljetettaessa hihnapyörien läpi, mikä puolestaan ​​välttää materiaalin vuotamisen kiinnityspisteen-sivuseinämien liitoksissa ja eliminoi sokean-pisteen kerääntymisen purkamisen aikana.

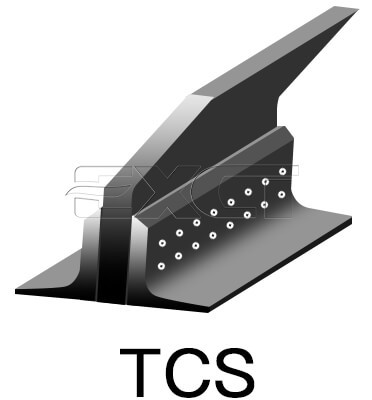

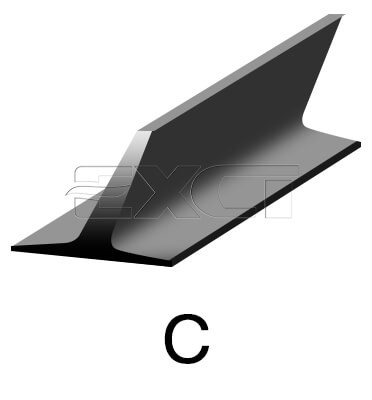

Klipsin tyyppi (mm)	Kiinnikkeen korkeus (mm)	Sivuseinän korkeus(mm)	Pohjan leveys (mm)	Paino (kg/m)	Hihnapyörän vähimmäishalkaisija (mm)
	90	100	110	2.81	250
	110	120	110	3.27	315
	90	100	110	2.7	250
	110	120	110	3.23	315
	140	160	160	5.49	400
	180	200	160	6.67	500
	230	240	160	8.6	630
	90	100	110	3.22	250
	110	120	110	3.94	315
	140	160	150	5.49	400
	180	200	150	6.81	500
	230	240	160	8.68	630
	280	300	180	14.9	800
	230	240	160	13.8	630
	280	300	160	15.3	800
	360	400	230	22.8	1000
	470	500	230	30.8	1250

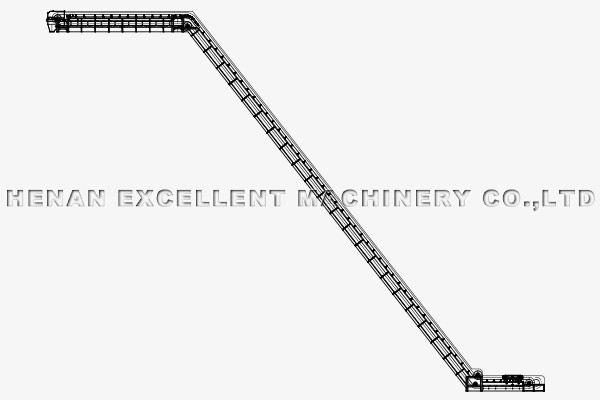

• Suuri kaltevuus kuljetuskapasiteetti:Materiaalin kuljetuksen suurin kaltevuuskulma voi olla 90 astetta, mikä tekee siitä erityisen sopivan skenaarioiden kuljettamiseen jyrkissä rinteissä ja kapeissa tiloissa.
• Kulutus-kestävä ja repeytymätön-:Korkean{0}}polyesterikangas- tai teräsvaijeripohjahihnojen käyttö yhdistettynä erityiseen kumipinnoitteeseen pidentää käyttöikää yli 30 % tavallisiin kuljetinhihnoihin verrattuna.
• Poikkeamia estävä{0}}suunnittelu:Joustava rakenne, jossa on aalto{0}}muotoinen reuna, voi säätää jännitystä automaattisesti, mikä vähentää tehokkaasti poikkeamista ja alentaa laitteen ylläpitokustannuksia.





















Kaivos- ja rakennusmateriaalit:murskatut kivet, kalkkikivi, kivihiili, hiekka, savi, sintrattu hiekkajauhe, puulastut jne.
Maatalous ja ruoka:Viljat (kuten vehnä, maissi), maissihiutaleet, jyvät jne.
Kemikaalit ja lannoitteet:Lannoitteet, hiilimusta jne. Lannoitteiden kuljetukseen.
Muut massamateriaalit:jauhemaiset, rakeiset, pienipala{0}}kaltaiset, tahnamaiset ja nestemäiset materiaalit. Esimerkiksi sementin tuotannossa laitteet voivat kuljettaa jauhemaisia ​​sementin raaka-aineita; elintarvikejalostuksessa tahnamaisia ​​materiaaleja, kuten soijapapujäämiä, voidaan kuljettaa.





Erikoistyöolosuhteita varten reuna{0}}suljettu kuljetin voidaan varustaa erityyppisillä kuljetinhihnoilla seuraavien materiaalien vastaanottamiseksi:
Korkean lämpötilan{0}}materiaalit:Esimerkiksi metallurgisessa teollisuudessa korkean lämpötilan -koksissa on käytettävä lämmön-reunakuljetinhihnoja, jotka kestävät yli 200 asteen lämpötiloja.
Syövyttävät materiaalit:Kuten happamat ja emäksiset kemialliset raaka-aineet, vaativat hapon ja alkalin{0}}kestäviä kuljetinhihnoja estämään kuljetinhihnojen korroosiota.
Öljyt tai orgaaniset liuottimet:Esimerkiksi petrokemian teollisuudessa käytettyjä öljyjä, öljyä kestävää kuljetinhihnatyyppiä tulisi käyttää estämään kuljetinhihnan laajeneminen ja muodonmuutos.

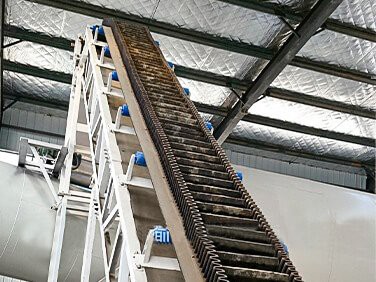

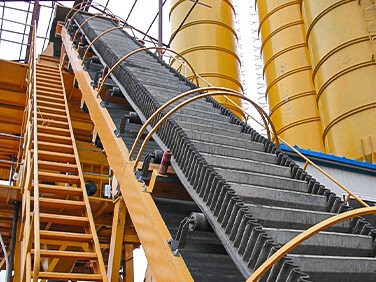

Meillä on rikas kokemus tuotannosta sivuseinän kuljetin. THän seuraa erinomaisia ​​tapauksiamme eri toimialoilla kotimaassa ja ulkomailla viime vuosina







EXCT on täysin läpäissyt ISO9001-2008 kansainvälisen laatujärjestelmän sertifioinnin, täydellinen laatujärjestelmä varmistaa, että tuotekehityksestä ja suunnittelusta, tuotannosta, hankinnasta ja toimituksesta myynti- ja palveluprosessiin on tehokas laadunvalvonta.







Yhä useammat Fortune 500 -yritykset ja suuret monikansalliset yritykset käyttävät tuotteitamme, ja tuotteillamme ja ratkaisuillamme on myös myönteinen vaikutus monille toimialoille ympäri maailmaa.

Jokainen laitteemme on tieteellisesti valittu, huolellisesti suunniteltu, erittäin{0}}tarkasti valmistettu ja varustettu korkealaatuisilla-komponenteilla laitteiden korkean luotettavuuden varmistamiseksi.

Laitteiston ydinkomponenttien osalta teemme aina yhteistyötä tunnettujen toimittajien kanssa-koti- ja ulkomailla valitaksemme parhaat suorituskykyiset osat varmistaaksemme, että laitteet voivat toimia normaalisti pahimmissa olosuhteissa.

Maailmanlaajuisten merkkiosien käyttö tekee myös asiakkaiden helpoksi mennä paikallisiin edustajiin vaihtamaan tai huoltamaan ilmaiseksi tarvittaessa, mikä säästää aikaa ja kustannuksia.







Erityisiä vaatimuksia edellyttävien materiaalien, kuten korkeiden lämpötilojen, happamia, emäksisiä, öljyisiä aineita tai orgaanisia liuottimia sisältävien materiaalien kuljetuksessa tulee käyttää erityisiä poimutettuja sivu{0}}seinähihnoja. Voit valita sopivan mallin tuotantomääräsi koon mukaan.



Hihnan leveys (mm)	Sivuseinän korkeus (mm)	Kiinnitysväli (mm)	Kallistuskulma
			30 astetta	35 astetta	40 astetta	45 astetta	50 astetta	55 astetta	60 astetta	65 astetta	70 astetta	75 astetta	80 astetta	85 astetta	90 astetta
			Kapasiteetti(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
