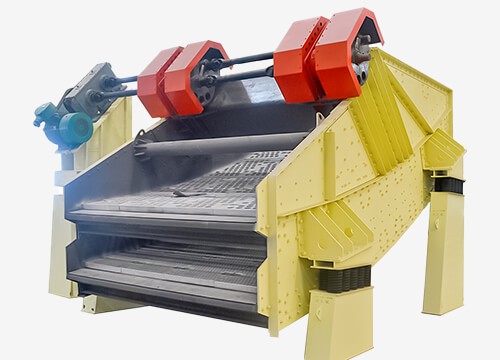

Banana Screen Mining louhinta on suunniteltu patentoidulla tekniikalla, jossa ruiskutetaan banaanin muotoinen moni{0}}seulapinta lineaariselle värisevälle näytölle. Seulalaatikko kaksinkertaisen epätasapainoisen täryttimen synkronisessa anisotrooppisessa kierrossa, jota ajetaan tiettyä kulmaa pitkin lineaarisen liikkeen suorittamiseksi, syöttöpäässä on suurempi kaltevuusseulapinta, jota seuraa tietty määrä kulmia heti askel askeleelta alas hiukkasten suuhun, kaltevan seulan pinnan syöttöpää voi tehdä enemmän materiaaleja näytön pinnan läpi.....

Kuinka banaanisilmän louhinta toimii?

Banana Screen Mining käyttää moni{0}}kaltevuusseulaa, jolla on korkea käsittelykapasiteetti ja korkea seulontatehokkuus.

Banana Screen Mining koostuu useista seulakannen osista, ja seulakannen kaltevuuskulma pienenee vähitellen syöttöpäästä purkupäähän.

Kun Banana Screen Mining -toiminto, syöttämällä päätyruudun pinta suuremman kulman vuoksi, materiaali näytön pintaan suurella kiihtyvyydellä nopeasti eteenpäin ja nopea kerrostuminen, näytön reikiä pienemmät materiaalit ovat täysin kosketuksissa näytön pintaan ja sileät näytön läpi.

Seulan pinnan kulma poistopäässä on lempeä, ja materiaalin liikenopeus hidastuu vähitellen, jolloin jäljellä olevat materiaalit, jotka ovat pienempiä kuin seulan reikää, voivat kulkea näytön läpi, mikä parantaa huomattavasti seulontatehokkuutta.

Banana Screen Mining voi täyttää tietyt sovellusvaatimukset muuttamalla moni-kaltevuusseulalevyn kaltevuuskulmaa. Moni-kaltevuusseulalevyn kulma määrää materiaalin kulkunopeuden seulatasolla ja Banana Screen Miningin käsittelykapasiteetin.

Banaanin seulontalouhintaYksityiskohdat

Ajolaite

Moottori käyttää värähtelynherättimen pyörimään pienen hihnapyörän, kiilahihnan, suuren hihnapyörän ja päätylaakerin istukan läpi, jolloin seulakone tuottaa lineaarista liikettä. Banana Screen Miningin taajuutta voidaan helposti säätää vaihtamalla moottorin hihnapyörä, jotta se mukautuu materiaalien lajitteluun, vedenpoistoon ja demediaation toimintaan erilaisissa työolosuhteissa. Tällä siirtomenetelmällä on suuri voimansiirtomomentti, hyvä voimansiirtoteho, pitkä käyttöikä ja se voi saavuttaa pitkäaikaisen-jatkuvan ja luotettavan toiminnan.

Tärinä herättäjä

Tärinävahvistimessa käytetään ZYQX-sarjan korkean -tehokkaan vaihteiston-ohjattua öljyvoideltua laatikko-tyyppistä tärinää, jonka olemme itse kehittäneet ja valmistaneet. Se on varustettu maahantuoduilla SKF:n suurivälisillä tärinäkoneiden erikoislaakereilla. Erityisesti suunniteltu akselin pään erityinen tiivisterakenne voi varmistaa, että pöly tai muu vieras aine ei pääse värähtelynherittimen sisälle. Tärinäkiinnittimen epäkeskopyörän epäkeskinen vääntömomentti on säädettävissä vastaamaan materiaalien eri amplitudivaatimuksia.

Vibration Exciter Base Beam

Banana Screen Mining -palkki on suorakaiteen muotoinen ontto rakenne, jolla on suuri jäykkyys ja kevyt paino, ja se eliminoi täysin pystysuoran jatkoksen. Tällä rakennesuunnittelulla on korkea turvallisuustekijä ja se soveltuu monimutkaisiin työolosuhteisiin. Värähtelyherättimen pohjapalkki on tärkeässä roolissa Banana Screen Miningin toiminnassa. Siinä on laatikon-muotoinen poikkileikkaus-, ja se on varustettu vahvistetuilla levyillä, jotka ovat erittäin jäykkiä ja kevyitä. Vahvistetun laipan erityinen muotoilu voi parantaa tehokkaasti Banana Screen Miningin lujuutta.

Näytön runko

Rungon sivulevy on valmistettu korkealaatuisesta matalaseosisesta ja lujasta rakenneteräslevystä. Erittäin tarkkaa laserleikkauskonetta käytetään koko teräslevyn syöttämiseen ja poraamiseen kerralla ilman jatkoksia, ja ulkonäkö on sileä ja kaunis. Alueella, jossa sivulevyn voima on suuri, vahvistuslevy, suojalevy ja vahvistuskulmateräs on järkevästi järjestetty lisäämään tehokkaasti sivulevyn lujuutta siten, että sivulevyn kuormitus jakautuu tasaisesti elastisten muodonmuutosten estämiseksi.

Näytön levy

Seulalevy on valmistettu ulkomaisesta edistyksellisestä teknologiasta, modulaarisesta suunnittelusta, korkeasta yleismaailmallisuudesta, ja näyttölevy voidaan täysin vaihtaa eri mallien välillä. Se on kiinnitetty polyuretaaniuralla, helppo asentaa ja purkaa. Seulalevyn kaksi puolta on asennettu polyuretaanisivupalkilla ja polyuretaanikiilalla, jotka voivat kiinnittää seulalevyn, estää tehokkaasti materiaalia kulumasta seulakoneen sivulevyä ja pidentää näytön kehyksen käyttöikää.

Vaimennuslaite

Seula, jossa käytetään terässylinterimäistä kierrepuristusjousen iskunvaimennusta, käyttämällä erityisiä parametrien suunnittelua, suuri kantavuus, pitkä käyttöikä, erinomainen iskunvaimennusvaikutus.

Banaanin seulontalouhintaOminaisuudet

01/ Suuri lujuus ja hyvä jäykkyys

Herättimen pääsäde ja näyttökehyksen palkki omaksuvat laatikkopalkkirakenteen. Sisäiset vahvistusrivat lisäävät näytön jäykkyyttä ja lujuutta ja vähentävät koneen painoa, mikä parantaa tehokkuutta ja vähentää virrankulutusta.

02/ Korkean suorituskyvyn heräte

Herättimen epäkeskolohko on järjestetty virityslaatikon ulkopuolelle, joten amplitudia voidaan säätää muuttamalla vastapainoasetusta, mikä varmistaa Banana Screen Miningin tehokkaan toiminnan.

03/ Suurin käyttöikä

Seulalaatikon yhdistelmä vahvalla kulutuskestävyydellä ja alhaisella jännityksellä varmistaa Banana Screen Mining -toiminnan luotettavuuden ja pidentää huomattavasti laitteen käyttöikää.

04/ Helppo huolto

Banana Screen Minings on suunniteltu modulaarisilla komponenteilla, jotka helpottavat osien nopeaa ja oikea-aikaista vaihtoa, mikä vähentää seisokkeja ja ylläpitokustannuksia.

05/ Erilaisia näyttölevyjä on saatavana (erilainen näyttölevyvaihtoehto)

Banana Screen Mining -levyjä on saatavana useista materiaaleista, kuten kudotusta/kiilalangasta, polyuretaanimoduulipaneeleista ja kumisista modulaarisista paneeleista, jotka vastaavat eri asiakkaiden seulontatarpeita.

Banaanin seulontalouhintaEsitteen lataus

Banaanin seulan louhintasovellus ja prosessi

Prosessit:

Vedenpoistoseulonta

Hieno märkäseulonta

Toissijainen seulonta

Kuiva luokitus

Hieno poisto/kalkinpoisto

Kolmannen asteen seulonta

Märkäseulonta

Purkamisen seulonta

Materiaali:

Hiili

Kupari

Hiekka

Koksi

Bauksiitti

Sora

Hiilen gangue

Harvinainen maa

Liuske

Ruskohiili

Kipsi

Kuona

Kulta

Timantti

Tuotantolaitokset

Laadukkailla mekaanisilla tuotteilla on oltava erinomaiset työkalut. Sen tarkkuuden varmistamiseksi ja suurten tilausten tarpeiden täyttämiseksi. Henan Excellent Machinery Co., Ltd omistaa 140 sarjaa ammattikäyttöön tarkoitettuja laitteita, mukaan lukien viisi-akselinen gantry-työstö-keskus, CNC-poraus- ja jyrsintäkeskus, pystysuuntainen koneistuskeskus, pystysuuntainen CNC-koneistuskeskus, gantry-koneistuskeskus, laserleikkauskone, lasertyöstökone, CNC-putkileikkaus, CNC-leikkauskone. Vaakakoneistuskeskus jne. Kehittyneet prosessointi- ja valmistuslaitteet, mukaan lukien ympäristösuihkutushuone ja Heat Trea -laitteet sekä erittäin suuri pintalämpökäsittely.

Viiden-akselin gantry-työstö-keskus

Pystysuora CNC-työstökeskus

CNC-poraus- ja jyrsintäkoneistuskeskus

Pystysuuntainen työstökeskus

Laserputkien leikkauskone

Hitsausrobottityöasema

Tiukka laadunvalvonta

Tällä hetkellä EXCT on täysin läpäissyt ISO9001-2008 kansainvälisen laatujärjestelmän sertifioinnin, täydellinen laatujärjestelmä varmistaa, että tuotekehityksestä ja suunnittelusta, tuotannosta, hankinnasta ja toimituksesta myynti- ja palveluprosessiin on ollut tehokasta laadunvalvontaa.

EXCT:llä on tiukka ja ammattitaitoinen tarkastusryhmä varmistaakseen tuotteiden laadunvalvonnan onnistumisen. Laaduntarkastusosastolla on tiukka testausprosessi, joka käy läpi raaka-aineen hankinnan, tuotannon ja asennuksen vaiheet varmistaakseen, että jokainen asiakkaille toimitettu laite on pätevä.

Asiakkaan laaduntarkastus

Kolmannen osapuolen{0}}laaduntarkastus

Kolmannen osapuolen{0}}laaduntarkastus

Itse{0}}tarkastus

Itse{0}}tarkastus

Itse{0}}tarkastus

Itse{0}}tarkastus

Banaanin seulontalouhintaTapaukset

Yleiset tekniset tiedot

EXCT Banana Screen Mining s on räätälöity jokaiselle sovellusmateriaalille parhaan kokoonpanon ja kaikkien vaatimusten täyttämiseksi. Jos haluat lisätietoja, ota yhteyttä teknisiin suunnittelijoihimme.

Malli	Kerrokset	Näytön sp W×L(m)	Näytön alue (㎡)	Ruokintakoko (mm)	Käsittelykapasiteetti (t/h)	Tehoa (kw)
BMVS 1861	1	1.8×6.1	10.98	Pienempi tai yhtä suuri kuin 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Pienempi tai yhtä suuri kuin 400	150-280	30 kW
BMVS 2473	1	2.4×7.3	17.52	Pienempi tai yhtä suuri kuin 400	150-300	30 kW
BMVS 3061	1	3.0×6.1	18.3	Pienempi tai yhtä suuri kuin 400	180-330	37 kW
BMVS 3073	1	3.0×7.3	21.9	Pienempi tai yhtä suuri kuin 400	240-380	37 kW
BMVS 3661	1	3.6×6.1	21.96	Pienempi tai yhtä suuri kuin 400	240-400	37 kW
BMVS 3673	1	3.6×7.3	26.28	Pienempi tai yhtä suuri kuin 400	290-480	45 kW
BMVS 2461	2	2.4×6.1	29.28	Ylänäyttö: pienempi tai yhtä suuri kuin 400 Alempi näyttö: pienempi tai yhtä suuri kuin 150	180-520	37 kW
BMVS 3061	2	3.0×6.1	36.6	Ylänäyttö: pienempi tai yhtä suuri kuin 400 Alempi näyttö: pienempi tai yhtä suuri kuin 150	250-800	55 kW
BMVS 3073	2	3.0×7.3	43.8	Ylänäyttö: pienempi tai yhtä suuri kuin 400 Alempi näyttö: pienempi tai yhtä suuri kuin 150	300-1000	55 kW
BMVS 3661	2	3.6×6.1	43.92	Ylänäyttö: pienempi tai yhtä suuri kuin 400 Alempi näyttö: pienempi tai yhtä suuri kuin 150	300-1000	55 kW
BMVS 3673	2	3.6×7.3	52.56	Ylänäyttö: pienempi tai yhtä suuri kuin 400 Alempi näyttö: pienempi tai yhtä suuri kuin 150	350-1200	75 kW

Valintaohje

1.Mikä materiaali seulotaan: ______

2. Käsittelykapasiteetti:______t/h

3. Materiaalin tiheys: ______t/m3

4.Max. rehuaineen raekoko: ______mm

5. Tason numero: ______

6. Kunkin kerroksen silmäkoko: ______mm

7. Hiukkasjakaumaprosentti:______
tarkista seuraava esimerkki auttaaksesi sinua ymmärtämään sen:
Jos kerrosluku on kaksi, kunkin kerroksen silmäkoko on 50 mm ja 25 mm, niin materiaalin seulonnan jälkeen saadaan kolme eri kokoista materiaalia:

Suuri materiaali Suurin tai yhtä suuri kuin 50 mm; 25 mm Pienempi tai yhtä suuri kuin Keskimateriaali < 50 mm; Pieni materiaali<25mm.

Haluamme vahvistaa seuraavat tiedot:
a. Suuren materiaalin prosenttiosuus koko materiaalista:______%;
b.Keskimateriaalin prosenttiosuus koko materiaalista:______%;
c.Pienen materiaalin prosenttiosuus koko materiaalista:______%;

8. Mitä laitteita käytetään materiaalin syöttämiseen Banana Screen Miningiin:______

9. Mitä laitteita käytetään materiaalin purkamiseen banaaniseulakaivostoiminnasta: ______

10. Toimiva virtalähde: ______V ______HZ

11. Toimiiko Banana Screen Mining yksin tai muiden laitteiden kanssa muodostaen järjestelmän? Jos muodostat järjestelmän, onko sinulla alustavaa suunnittelua tai käsin-piirrettyä luonnosta? Jos on, lähetä se insinöörillemme viitettä varten.
